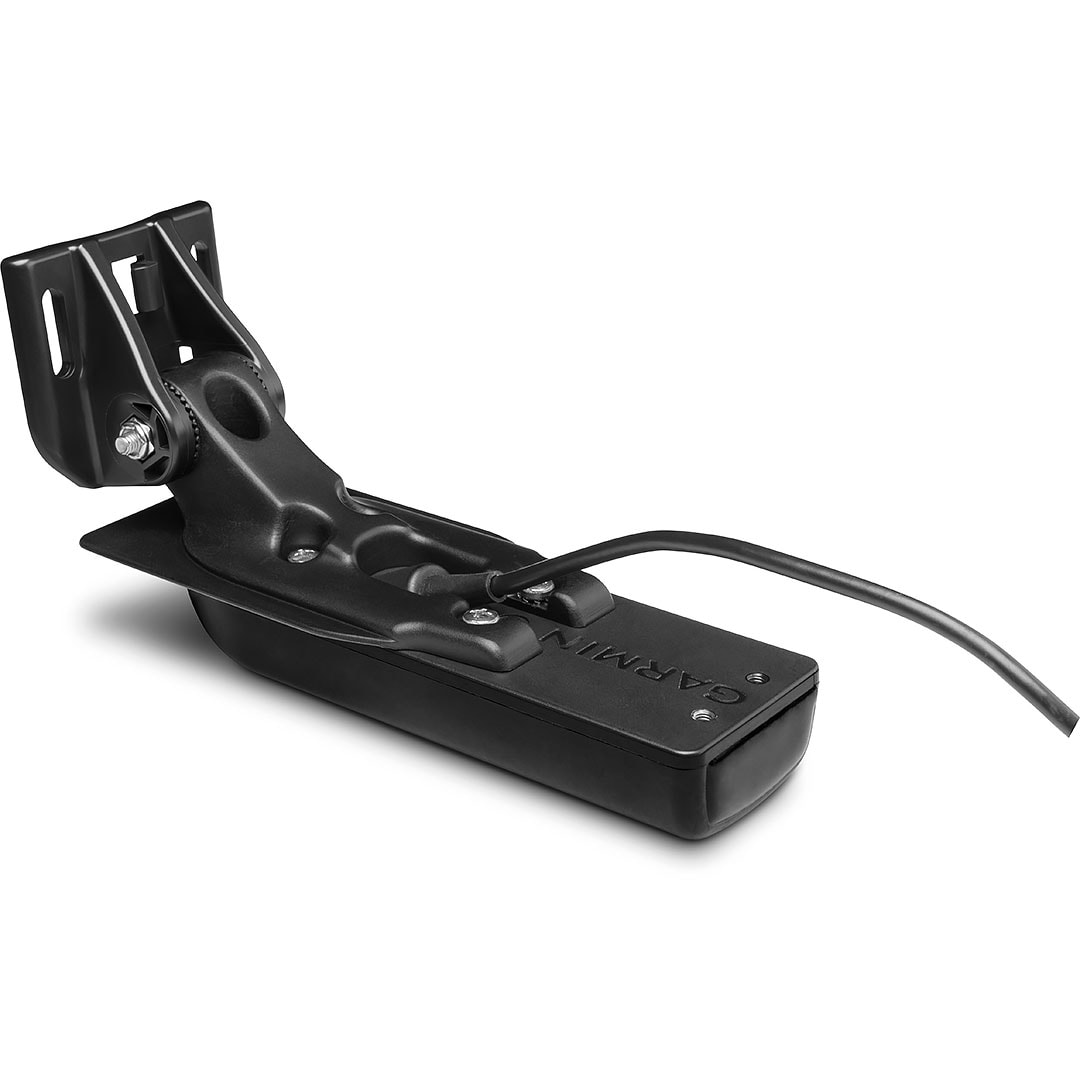

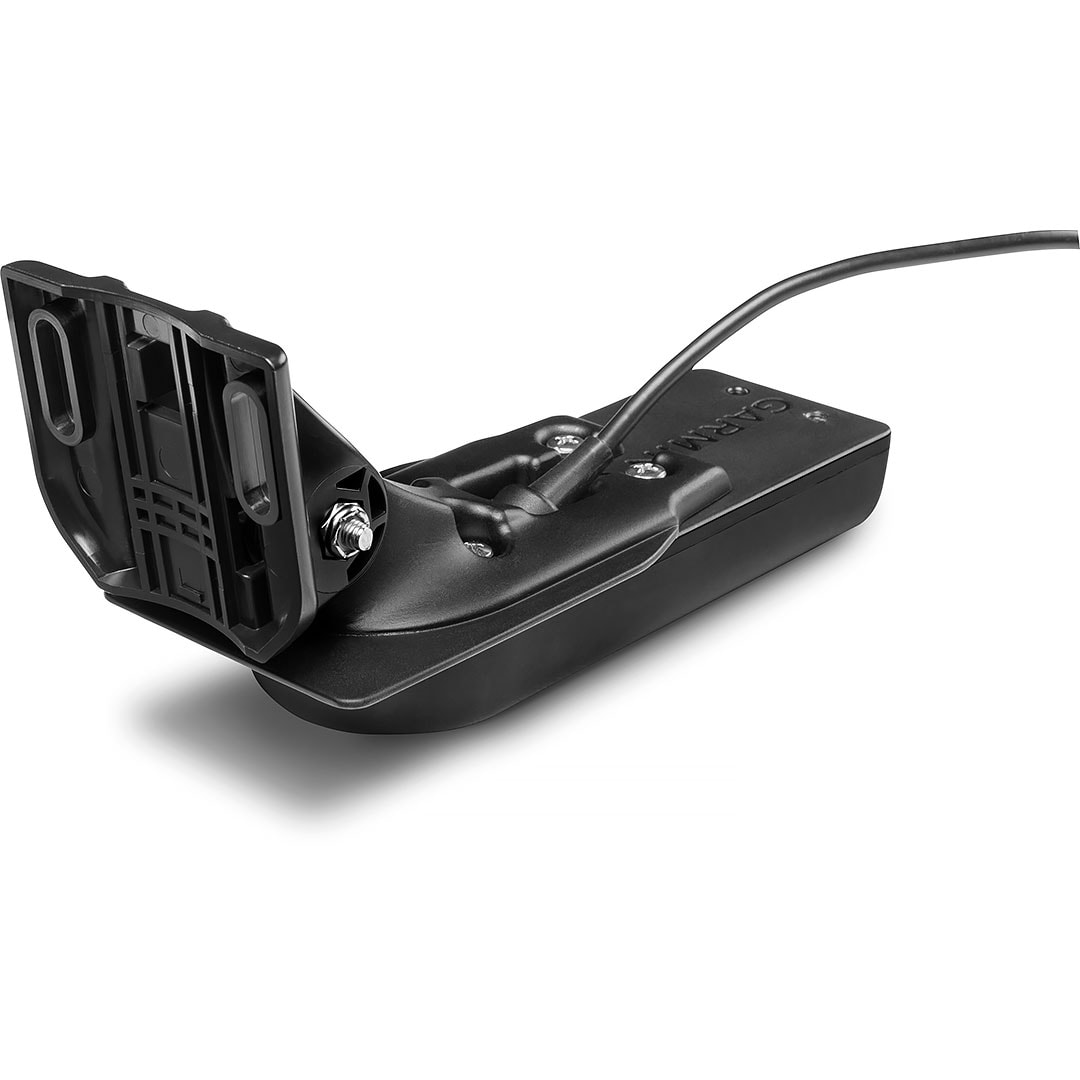

Garmin GT54UHD-TM – aktergivare med Ultra High-Definition ClearVü och SideVü

Garmin GT54UHD-TM är en allt-i-ett-givare med traditionellt High Wide CHIRP-ekolod samt Ultra High-Definition ClearVü och SideVü.

Givaren ger tydliga och detaljrika ekolodsbilder under och vid sidan av båten. Det gör det enklare att urskilja fisk, vegetation, stenar, träd, bottenstruktur och andra objekt i vattnet.

GT54UHD-TM kombinerar traditionellt High Wide CHIRP med högupplöst ClearVü på 800 kHz, Ultra High-Definition SideVü på 1 200 kHz samt SideVü på 455 kHz för längre räckvidd. Du kan därmed växla mellan hög detaljnivå och större sökområde beroende på djup och fiskesituation.

Givaren levereras med fästen för både akterspegel och trollingmotor och har inbyggd temperaturgivare.

Tre ekolodstekniker i samma givare

✔ Traditionellt High Wide CHIRP för tydliga fiskbågar och god målseparation.
✔ Ultra High-Definition ClearVü på 800 kHz för detaljrika bilder under båten.
✔ Ultra High-Definition SideVü på 1 200 kHz för mycket hög detaljnivå vid sidan av båten.
✔ SideVü på 455 kHz för längre räckvidd och större sökområde.
✔ Inbyggd temperaturgivare.

ARTIKELINFORMATION

Produkt: Garmin GT54UHD-TM
Olssons Fiske art.nr: 01626-1290900
Garmin art.nr: 010-12909-00
Givartyp: Allt-i-ett-givare för traditionellt ekolod, ClearVü och SideVü
Montering: Akterspegel eller trollingmotor
Anslutning: 12-polig Garmin-kontakt
Kabellängd: 6 meter/20 fot
Mäter: Djup och vattentemperatur
Temperaturgivare: Ja
Hastighetsgivare: Nej

FÖRDELAR MED GARMIN GT54UHD-TM

Traditionellt High Wide CHIRP, ClearVü och SideVü i samma givare
Tydliga fiskbågar och god separation mellan närliggande fiskar
Högupplösta bilder av fisk och bottenstruktur
800 kHz ClearVü för detaljrik visning rakt under båten
1 200 kHz Ultra High-Definition SideVü för hög detaljnivå
455 kHz SideVü för längre räckvidd
Inbyggd temperaturmätning
Fästen för både akterspegel och trollingmotor medföljer
Passar många Garmin-plottrar med kompatibel 12-polig givaranslutning

EKOLODSFUNKTIONER

Traditionellt High Wide CHIRP

Det traditionella CHIRP-ekolodet arbetar inom frekvensområdet 150–240 kHz och ger tydliga fiskbågar, god bottenkontakt och bra separation mellan mål som befinner sig nära varandra.

Ultra High-Definition ClearVü

ClearVü på 800 kHz ger en detaljrik bild av området direkt under båten. Det hjälper dig att skilja fisk från vegetation, stenar, träd och annan bottenstruktur.

Ultra High-Definition SideVü

SideVü på 1 200 kHz ger mycket hög detaljnivå på kortare avstånd vid sidan av båten. Funktionen passar bra när du vill studera fisk och struktur noggrant.

SideVü med längre räckvidd

SideVü på 455 kHz ger ett större sökområde och längre räckvidd. Det är användbart när du snabbt vill söka av stora vattenområden efter fisk, kanter, stenpartier eller andra intressanta platser.

Vivid-färgpaletter

På kompatibla Garmin-enheter kan Garmins högkontrasterande Vivid-färgpaletter användas för att göra det enklare att skilja fisk och struktur från bakgrunden.

TEKNISKA SPECIFIKATIONER

Traditionellt ekolod: High Wide CHIRP 150–240 kHz
Ultra High-Definition ClearVü: 800 kHz, CHIRP 760–880 kHz
Ultra High-Definition SideVü: 1 200 kHz, CHIRP 1 020–1 230 kHz
SideVü: 455 kHz, CHIRP 425–485 kHz
Effekt traditionellt CHIRP: 350 W
Effekt ClearVü: 350 W
Effekt SideVü: 350 W
Maxdjup traditionellt CHIRP: Upp till cirka 244 meter/800 fot
Maxdjup ClearVü: Upp till cirka 61 meter/200 fot
Maxdjup UHD SideVü: Upp till cirka 38 meter/125 fot
Maximal SideVü-räckvidd vid 455 kHz: Upp till cirka 152 meter/500 fot åt vardera sidan
Kontakt: 12-polig
Kabellängd: 6 meter/20 fot
Temperaturgivare: Ja
Mått utan fäste: Cirka 154 × 65 × 23 mm

Observera: Angivna maxdjup och räckvidder är ungefärliga. Det verkliga resultatet påverkas bland annat av vattenförhållanden, bottenbeskaffenhet, vald frekvens, monteringsplats, båtens fart och vilken Garmin-enhet som används.

STRÅLVINKLAR

Traditionellt High Wide CHIRP: Cirka 24–16° beroende på frekvens
ClearVü vid 800 kHz: Cirka 0,94 × 60°
Ultra High-Definition SideVü vid 1 200 kHz: Cirka 0,44 × 52°
SideVü vid 455 kHz: Cirka 1,62 × 50°

Vilken SideVü-frekvens ska du använda?

455 kHz ger längst räckvidd och passar när du vill söka av ett större område på båda sidor om båten.

1 200 kHz ger högre detaljnivå men kortare räckvidd. Det passar när du vill granska fisk och bottenstruktur mer noggrant.

För bästa resultat kan du först söka av ett område med 455 kHz och därefter byta till 1 200 kHz när du hittat en intressant plats.

KOMPATIBILITET

GT54UHD-TM passar Garmin-plottrar och ekolod som har stöd för givaren och en kompatibel 12-polig givaranslutning.

Exempel på kompatibla produktserier:

Garmin ECHOMAP™ UHD med SideVü
Garmin ECHOMAP™ Ultra
Utvalda Garmin ECHOMAP™ UHD2-modeller med kompatibel anslutning
Utvalda Garmin GPSMAP® xsv-modeller
Utvalda Garmin GPSMAP® 8400xsv- och 8600xsv-modeller
Andra Garmin-enheter som uttryckligen anges som kompatibla med GT54UHD-TM

Observera: Kompatibiliteten kan skilja mellan olika storlekar och generationer inom samma produktserie. Att en plotter har en 12-polig kontakt innebär inte automatiskt att den stöder samtliga funktioner i GT54UHD-TM.

Kontrollera alltid plotterns fullständiga modellbeteckning, anslutning och installerade programversion före beställning.

GT54UHD-TM ELLER GT56UHD-TM?

	GT54UHD-TM	GT56UHD-TM
Traditionellt CHIRP	High Wide CHIRP 150–240 kHz	High Wide CHIRP 150–240 kHz
ClearVü	800 kHz	455, 800 och 1 000 kHz
SideVü	455 och 1 200 kHz	455, 800 och 1 000 kHz
Skanningseffekt	350 W	500 W
Kabellängd	6 meter	7,6 meter
Passar bäst för	Dig som vill ha en komplett UHD-givare med mycket hög SideVü-detalj på kortare avstånd	Dig som vill ha längre räckvidd och större valmöjlighet mellan flera skanningsfrekvenser

GT54UHD-TM är fortfarande ett mycket bra val till kompatibla Garmin-enheter. GT56UHD-TM är den nyare modellen med högre skanningseffekt, längre kabel och fler frekvensalternativ.

VIKTIGT FÖRE INSTALLATION

Kontrollera att plottern stöder GT54UHD-TM och samtliga önskade ekolodsfunktioner.
Uppdatera plottern till den senaste tillgängliga programversionen.
Montera givaren i så rent och ostört vatten som möjligt.
Undvik montering bakom steg, bordläggningslister, vattenintag eller andra delar som skapar turbulens och luftbubblor.
Placera givaren på lämpligt avstånd från propellern.
Dra givarkabeln på avstånd från tändkablar, batterikablar och andra möjliga störningskällor.
Kapa eller skarva aldrig givarkabeln.
Använd en kompatibel Garmin-förlängningskabel om längre kabel behövs.

MONTERING PÅ AKTERSPEGEL

För bästa resultat ska givaren monteras parallellt med vattenytan och placeras där vattenflödet är så jämnt och ostört som möjligt.

Undvik placering bakom köllinjer, steg, lister, nitar eller vattenintag.
Montera inte givaren direkt i propellerns vattenström.
Kontrollera att givaren inte träffas av trailerbalkar, spännband eller andra delar vid sjösättning och upptagning.
Givaren kan behöva höjd- och vinkeljusteras efter provkörning.
Använd marint tätningsmedel i samtliga skruvhål i akterspegeln.

En korrekt montering är avgörande för att behålla bottenkontakt och minska störningar vid högre fart. Garmin rekommenderar att installationen utförs enligt medföljande monteringsanvisning. :contentReference[oaicite:1]{index=1}

FÖRPACKNINGEN INNEHÅLLER

Garmin GT54UHD-TM-givare med 12-polig kontakt
Akterspegelfäste
Trollingmotorfäste
Monteringsmaterial
Dokumentation

FÖRLÄNGNINGSKABLAR ATT KÖPA TILL

010-11617-32: Garmin 12-polig förlängningskabel, 3 meter/10 fot
010-11617-42: Garmin 12-polig förlängningskabel, 9 meter/30 fot

Viktigt: GT54UHD-TM har en 12-polig kontakt. De 8-poliga förlängningskablarna 010-11617-50 och 010-11617-52 från den äldre produkttexten är därför inte rätt direktanslutna förlängningskablar till denna givare.

ADAPTERKABLAR

En adapter kan i vissa fall användas mellan en givare och en Garmin-enhet med en annan kontakttyp. En adapter ändrar dock endast anslutningen och innebär inte automatiskt att plottern kan använda alla funktioner i GT54UHD-TM.

010-12122-10: Adapter för kompatibel 8-polig givare till 12-polig Garmin-enhet
010-12234-05: Adapter för kompatibel 12-polig givare till 4-polig Garmin-enhet
010-12718-00: Adapter för kompatibel 4-polig givare till 12-polig Garmin-enhet
010-12719-00: Adapter för kompatibel 8-polig givare till 4-polig Garmin-enhet
010-12721-00: Adapter för kompatibel 4-polig givare till 8-polig Garmin-enhet

Observera: Kontrollera alltid adaptern mot både givarens kontakt och plotterns exakta modell. Med vissa adapterlösningar kan endast delar av givarens funktioner bli tillgängliga.

KONTROLLERA KOMPATIBILITET OCH MER INFORMATION

Kontrollera alltid att GT54UHD-TM är kompatibel med din Garmin-enhet före beställning.

Se Garmin GT54UHD-TM hos Garmin »

Olssons Fiske rekommenderar

Garmin GT54UHD-TM är ett bra val för sportfiskaren som vill ha traditionellt CHIRP-ekolod, ClearVü och SideVü i samma givare. Den passar särskilt bra för insjöfiske och kustnära fiske där tydlig fiskseparation och detaljerad visning av bottenstrukturen är viktigt.

För den som vill ha den senaste generationens givare, högre skanningseffekt, längre kabel och fler frekvensalternativ rekommenderar vi även att jämföra med Garmin GT56UHD-TM.

Är du osäker på vilken givare som passar din Garmin-plotter hjälper vi dig gärna. Uppge plotterns exakta modellbeteckning och vilken givaranslutning som finns på enheten.
