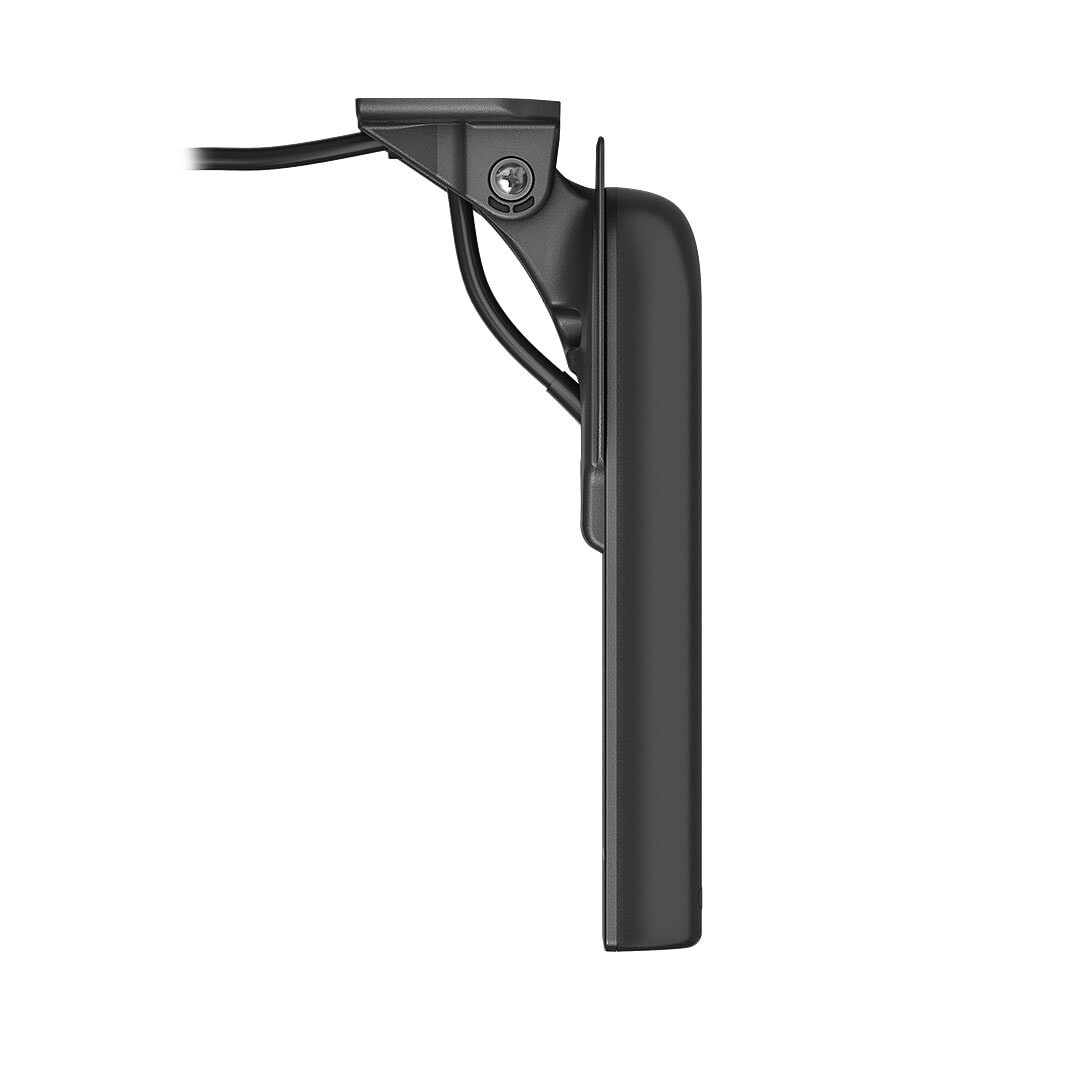

Garmin GT56UHD-TM – aktergivare med Ultra High-Definition ClearVü och SideVü

Garmin GT56UHD-TM är en kraftfull allt-i-ett-givare med traditionellt High Wide CHIRP-ekolod samt Ultra High-Definition ClearVü och SideVü.

Givaren ger tydliga och detaljrika ekolodsbilder under och vid sidan av båten. Med högupplöst skanning blir det enklare att urskilja fisk, vegetation, stenar, bottenstruktur och andra objekt i vattnet.

GT56UHD-TM arbetar med flera skanningsfrekvenser – 455, 800 och 1 000 kHz – så att du kan anpassa visningen efter djup, räckvidd och önskad detaljnivå. Den traditionella High Wide CHIRP-funktionen ger dessutom tydliga fiskbågar och bra separation mellan närliggande ekon.

Givaren levereras komplett med både akterspegelfäste och fäste för montering på trollingmotor.

Tre ekolodstekniker i samma givare

✔ Traditionellt High Wide CHIRP för tydliga fiskbågar och god målseparation.
✔ Ultra High-Definition ClearVü för detaljrika bilder rakt under båten.
✔ Ultra High-Definition SideVü för att söka av stora områden på båda sidor.
✔ Tre skanningsfrekvenser: 455, 800 och 1 000 kHz.
✔ Inbyggd temperaturgivare.

ARTIKELINFORMATION

Produkt: Garmin GT56UHD-TM
Olssons Fiske art.nr: 01626-1307300
Garmin art.nr: 010-13073-00
Givartyp: Allt-i-ett-givare för ekolod och skanningsekolod
Montering: Akterspegel eller trollingmotor
Anslutning: 12-polig orange Garmin-kontakt
Kabellängd: 7,6 meter
Mäter: Djup och vattentemperatur
Hastighetsgivare: Nej

FÖRDELAR MED GARMIN GT56UHD-TM

Traditionellt High Wide CHIRP, ClearVü och SideVü i en enda givare
Mycket tydlig visning av fisk och bottenstruktur
Förbättrad räckvidd vid 1 000 kHz jämfört med tidigare UHD-givare
Hög målseparation mellan fiskar som står nära varandra
Flera frekvenser för både räckvidd och hög detaljnivå
Inbyggd temperaturmätning
Kan monteras på både akterspegel och trollingmotor
Passar ett stort antal kompatibla Garmin-plottrar med 12-polig givaranslutning

EKOLODSFUNKTIONER

Traditionellt High Wide CHIRP

Det traditionella CHIRP-ekolodet sänder över ett brett frekvensområde och ger tydliga fiskbågar, god bottenkontakt och hög separation mellan närliggande mål.

Ultra High-Definition ClearVü

ClearVü visar en detaljrik bild rakt under båten. Funktionen hjälper dig att se fisk, träd, vegetation, stenar och andra strukturer nära botten.

Ultra High-Definition SideVü

SideVü skannar området på båda sidor om båten. Det gör det möjligt att söka av stora vattenområden och lokalisera fisk eller intressant bottenstruktur utan att köra direkt över platsen.

Vivid-färgpaletter

På kompatibla Garmin-enheter kan högkontrasterande Vivid-färgpaletter användas för att göra det enklare att skilja fisk och struktur från bakgrunden.

TEKNISKA SPECIFIKATIONER

Traditionellt ekolod: High Wide CHIRP 150–240 kHz
ClearVü/SideVü 455 kHz: CHIRP 425–485 kHz
ClearVü/SideVü 800 kHz: CHIRP 790–850 kHz
ClearVü/SideVü 1 000 kHz: CHIRP 940–1 100 kHz
Effekt traditionellt CHIRP: 350 W
Effekt ClearVü/SideVü: 500 W
Maxdjup traditionellt: Upp till cirka 244 meter i sötvatten
Maxdjup ClearVü: Upp till cirka 122 meter
Maximal SideVü-räckvidd: Upp till cirka 152 meter åt vardera sidan
Kontakt: 12-polig
Kabellängd: 7,6 meter
Temperaturgivare: Ja
Mått utan fäste: 218,5 × 51,8 × 27,7 mm
Temperaturområde vid användning: 0 till 50 °C
Passande akterspegelsvinkel: 0–70°

Observera: Angivna maxdjup och räckvidder är ungefärliga. Det verkliga resultatet påverkas bland annat av vattenförhållanden, bottenbeskaffenhet, vald frekvens, installation och ekolodsmodell.

STRÅLVINKLAR

Traditionellt High Wide CHIRP: Cirka 24–16° beroende på frekvens
ClearVü vid 455 kHz: Cirka 1,1 × 52°
ClearVü vid 800 kHz: Cirka 0,64 × 35°
ClearVü vid 1 000 kHz: Cirka 0,52 × 52°
SideVü vid 455 kHz: Cirka 1,1 × 52°
SideVü vid 800 kHz: Cirka 0,64 × 35°
SideVü vid 1 000 kHz: Cirka 0,52 × 52°

Vilken frekvens ska du använda?

455 kHz ger normalt längst räckvidd och passar när du vill söka av ett stort område.

800 kHz ger en bra kombination av räckvidd och detaljnivå.

1 000 kHz ger den högsta detaljnivån och passar bäst när du vill studera fisk och struktur mer noggrant på kortare avstånd.

KOMPATIBILITET

GT56UHD-TM passar kompatibla Garmin-plottrar och ekolod med stöd för Ultra High-Definition ClearVü/SideVü och en 12-polig givaranslutning.

Exempel på kompatibla produktserier:

Garmin ECHOMAP™ UHD
Garmin ECHOMAP™ UHD2 med kompatibel 12-polig anslutning
Garmin ECHOMAP™ Ultra
Garmin ECHOMAP™ Ultra 2
Utvalda Garmin GPSMAP® xsv-modeller
Utvalda Garmin GPSMAP® x3-modeller
Andra Garmin-enheter som uttryckligen anges som kompatibla med GT56UHD-TM

Observera: Kompatibiliteten kan skilja mellan olika storlekar och generationer inom samma produktserie. Kontrollera därför alltid plotterns fullständiga modellbeteckning och givaranslutning före beställning.

VIKTIGT FÖRE INSTALLATION

Uppdatera plottern till den senaste tillgängliga programversionen.
Montera givaren i rent och så ostört vatten som möjligt.
Undvik montering bakom steg, bordläggningslister, vattenintag eller andra delar som skapar luftbubblor och turbulens.
Placera givaren på lämpligt avstånd från propellern.
Dra givarkabeln på avstånd från tändkablar, batterikablar, radar, förstärkare och andra möjliga störningskällor.
Kapa eller skarva aldrig givarkabeln.
Använd godkänd Garmin-förlängningskabel när längre kabel behövs.

MONTERING PÅ AKTERSPEGEL

Vid korrekt montering ska givaren ligga parallellt med vattenytan och sitta i ett område med så lite turbulens som möjligt.

På glasfiberskrov bör givaren normalt sticka ned cirka 3,5 mm under skrovets nederkant.
På aluminiumskrov bör givaren normalt sticka ned cirka 10 mm.
På båtar med en motor bör givaren monteras minst cirka 38 cm från propellern.
På båtar med dubbla drev eller motorer kan givaren, när installationen tillåter det, placeras mellan drivlinorna.

Monteringsplats och höjd kan behöva finjusteras efter provkörning för att bibehålla bottenkontakt och minska störningar vid högre fart.

FÖRPACKNINGEN INNEHÅLLER

Garmin GT56UHD-TM-givare med 12-polig kontakt
Akterspegelfäste
Trollingmotorfäste
Monteringsmaterial
Ferritkärnor
Dokumentation

FÖRLÄNGNINGSKABLAR ATT KÖPA TILL

010-11617-32: Garmin 12-polig förlängningskabel, 3 meter
010-11617-42: Garmin 12-polig förlängningskabel, 9 meter

Viktigt: Garmin rekommenderar att givarkabeln inte förlängs med mer än totalt 9 meter för att undvika försämrad signal.

ADAPTERKABLAR

GT56UHD-TM har en 12-polig kontakt. En adapterkabel ändrar endast kontakttypen och innebär inte automatiskt att alla givarens funktioner blir tillgängliga på en äldre eller enklare enhet.

010-12122-10: Adapter från 8-polig givare till kompatibel 12-polig Garmin-enhet
010-12234-05: Adapter från 12-polig givare till kompatibel 4-polig Garmin-enhet
010-12718-00: Adapter från 4-polig givare till kompatibel 12-polig Garmin-enhet
010-12719-00: Adapter från 8-polig givare till kompatibel 4-polig Garmin-enhet
010-12721-00: Adapter från 4-polig givare till kompatibel 8-polig Garmin-enhet

Observera: Kontrollera alltid adaptern mot både givarens kontakt och plotterns exakta modell. Vissa adaptrar kan medföra att endast traditionellt ekolod eller ett begränsat antal funktioner kan användas.

KONTROLLERA KOMPATIBILITET OCH MER INFORMATION

Kontrollera alltid att GT56UHD-TM är kompatibel med din Garmin-enhet före beställning.

Se Garmin GT56UHD-TM hos Garmin »

Olssons Fiske rekommenderar

Garmin GT56UHD-TM är ett mycket bra val för sportfiskaren som vill ha traditionellt ekolod, ClearVü och SideVü i samma givare. Den passar särskilt bra för insjöfiske och kustnära fiske där tydlig bottenstruktur, fiskseparation och möjlighet att söka av stora områden är viktigt.

Är du osäker på om givaren passar din Garmin-plotter hjälper vi dig gärna. Uppge plotterns exakta modellbeteckning och vilken kontakt som finns på enheten.
